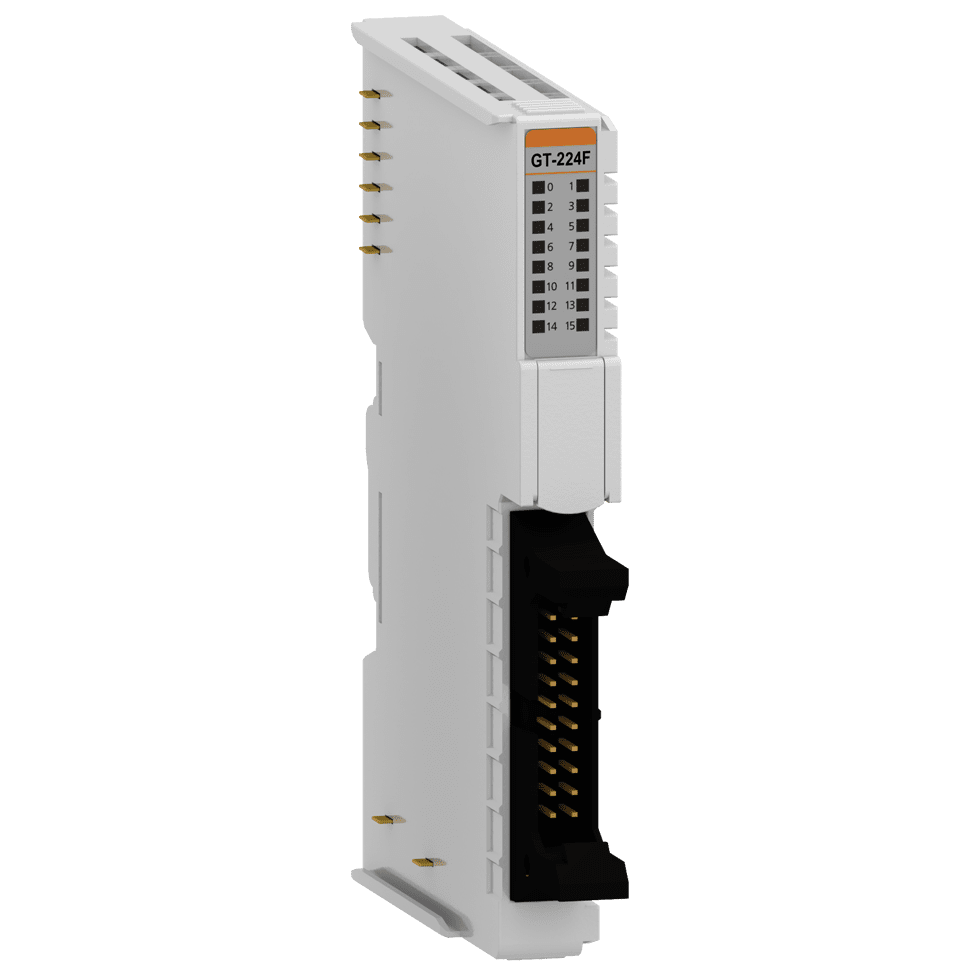

| GT-224F (16 Noktalı Source Çıkış Terminali) | |
| Modül başına çıkış | 16 nokta source tip |
| Göstergeler | 16 yeşil çıkış durum göstergesi |
| Çıkış voltaj aralığı | 24Vdc nominal 15Vdc ~ 30Vdc @ 60℃ |
| Açık durum voltaj düşümü | 0.5Vdc @ 0.3A |
| Açık durum min. akım | Min. 1mA |
| Kapalı durum kaçak akım | Maks. 2μA |
| Çıkış sinyal gecikmesi | KAPALI’dan AÇIK’a : Maks. 0.1ms AÇIK’tan KAPALI’ya : Maks. 0.6ms |
| Çıkış akım değeri | Kanal başına Maks. 0.3A / Ünite başına Maks. 3.6A |
| Koruma | Yok |
| Ortak tip | 16 nokta / 2 COM(Source) |
| Genel Özellikler | |
| Güç tüketimi | Maks. 50mA @ 5Vdc |
| İzolasyon | G/Ç-Mantık arası : optokuplör izolasyonu Saha gücü : izolasyonsuz |
| UL saha gücü | Besleme voltajı : 24Vdc nominal, Sınıf 2 |
| Saha gücü | Besleme voltajı : 24Vdc nominal Voltaj aralığı : 15~30Vdc Güç tüketimi: 20mA @ 24Vdc |
| Kablolama | Modül konnektörü : HIF3BA-20D-2.54R |
| Ağırlık | 52g |
| Modül Boyutu | 12mm x 99mm x 70mm |

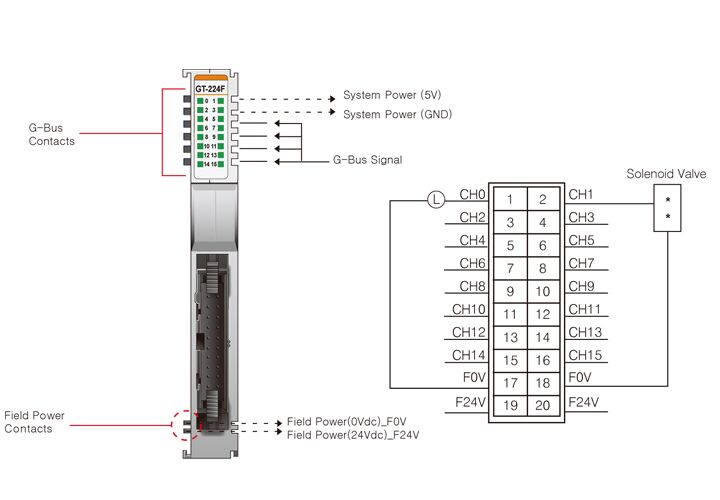

| Pin No. | Sinyal Tanımı | Sinyal Tanımı | Pin No. |
| 0 | Çıkış Kanalı 0 | Çıkış Kanalı 1 | 1 |
| 2 | Çıkış Kanalı 2 | Çıkış Kanalı 3 | 3 |
| 4 | Çıkış Kanalı 4 | Çıkış Kanalı 5 | 5 |
| 6 | Çıkış Kanalı 6 | Çıkış Kanalı 7 | 7 |
| 8 | Çıkış Kanalı 8 | Çıkış Kanalı 9 | 9 |
| 10 | Çıkış Kanalı 10 | Çıkış Kanalı 11 | 11 |
| 12 | Çıkış Kanalı 12 | Çıkış Kanalı 13 | 13 |
| 14 | Çıkış Kanalı 14 | Çıkış Kanalı 15 | 15 |
| 16 | Ortak (Saha Gücü 0V) | Ortak (Saha Gücü 0V) | 17 |
| 18 | Saha Gücü 24V | Saha Gücü 24V | 19 |
