| GT-3744 (4 KANAL RTD/DİRENÇ GİRİŞİ) | |||||||||||||||||||||||||||
| Giriş Özellikleri | |||||||||||||||||||||||||||
| Modül Başına Giriş Sayısı | 4 Kanal | ||||||||||||||||||||||||||
| Göstergeler (Mantık tarafı) | 4 Yeşil Giriş durum LED’i | ||||||||||||||||||||||||||
| Sensör Tipleri | RTD Giriş Aralığı
|
||||||||||||||||||||||||||
| Uyarma Akımı | Yaklaşık 0.5mA | ||||||||||||||||||||||||||
| Bağlantı Yöntemi | 4-Kablolu | ||||||||||||||||||||||||||
| Dönüşüm Süresi | < 60ms, Tüm Kanallar | ||||||||||||||||||||||||||
| Veri Formatı | 16 bit işaretli Tam Sayı (2’ye tümleyen) | ||||||||||||||||||||||||||
| Modül Doğruluğu | PT50, JPT50, NI100, NI120 : ±%0.3 Tam Ölçek @ 25℃ ortam PT50, JPT50, NI100, NI120 : ±%0.5 Tam Ölçek @ -40,70℃ ortam PT1000 : ±0.3℃ @ 50~150℃ ve 25℃ ortam PT1000 : ±0.5℃ @ 50~150℃ ve -40,70℃ ortam PT1000 : ±0.5℃ @ -200~250℃ ve 25℃ ortam Cu10 : ±%2 Tam Ölçek @ 25℃ ortam Cu10 : ±%4 Tam Ölçek @ -40,70℃ ortam Cu100 : ±%0.3 Tam Ölçek @ 25℃ ortam Cu100 : ±%0.5 Tam Ölçek @ -40,70℃ ortam Tüm tip giriş aralığı • ±%0.1 Tam Ölçek @ 25℃ ortam • ±%0.3 Tam Ölçek @ -40℃~70℃ |
||||||||||||||||||||||||||
| Veri Çözünürlüğü | RTD Tipi : ±0.1℃ / F , Direnç Tipi : 1Ω, 100mΩ, 10mΩ, 20mΩ, 50mΩ | ||||||||||||||||||||||||||
| Kalibrasyon | Gerekli Değil | ||||||||||||||||||||||||||
| Tanı | Sensör açık veya aralık aşımı durumunda dönüşüm verisi = 0x8000(-32768) | ||||||||||||||||||||||||||
| Genel Özellikler | |||||||||||||||||||||||||||
| Güç Tüketimi | Maks. 120mA @ 5.0Vdc | ||||||||||||||||||||||||||
| İzolasyon | G/Ç’dan Mantığa: İzolasyonlu Saha Gücü: Bağlantısız |
||||||||||||||||||||||||||
| Saha Gücü | Kullanılmaz, Saha gücü sonraki genişletme modülüne aktarılır | ||||||||||||||||||||||||||
| Kablolama | G/Ç Kablosu Maks. 0.75mm²(AWG 18) | ||||||||||||||||||||||||||
| Ağırlık | 64g | ||||||||||||||||||||||||||
| Modül Boyutu | 12mm x 109mm x 70mm | ||||||||||||||||||||||||||

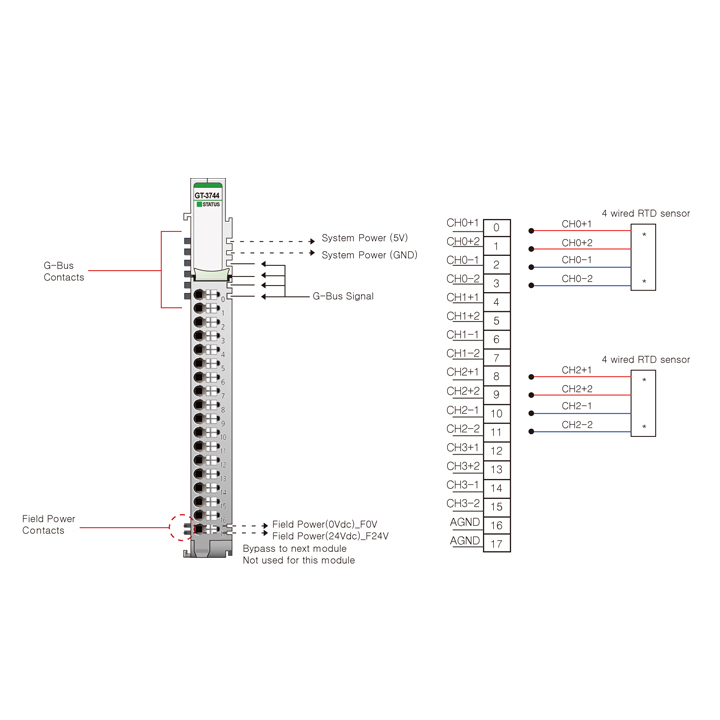

| Pin No. | Sinyal Açıklaması | Sinyal Açıklaması | Pin No. |
| 0 | RTD Kanal 0 R+1 | RTD Kanal 0 R+2 | 1 |
| 2 | RTD Kanal 0 R-1 | RTD Kanal 0 R-2 | 3 |
| 4 | RTD Kanal 1 R+1 | RTD Kanal 1 R+2 | 5 |
| 6 | RTD Kanal 1 R-1 | RTD Kanal 1 R-2 | 7 |
| 8 | RTD Kanal 2 R+1 | RTD Kanal 2 R+2 | 9 |
| 10 | RTD Kanal 2 R-1 | RTD Kanal 2 R-2 | 11 |
| 12 | RTD Kanal 3 R+1 | RTD Kanal 3 R+2 | 13 |
| 14 | RTD Kanal 3 R-1 | RTD Kanal 3 R-2 | 15 |
| 16 | AGND | AGND | 17 |
